WDZ01G01

RS485 ⇋ 1AI + 1DO,不定位

产品功能
向上串行接口

RS485 * 1

漏水采集接口

AI * 1

灵敏度范围:4 档可调

采集特性:差分信号

采集频率:1kHz

DO * 1

输出类型:C 型继电器

支持接入告警装置

高可靠性
全端口保护 全端口过流、过压、反接、错接保护,避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件,抵御 2kV/1kA(8/20μs 电流波)
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺,适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计,设备稳定可靠不死机,软件看门狗集成,异常自动复位,保障系统运行
RTOS 实时操作系统 响应及时,处理高效,运行可靠
产品特点
C 型继电器 常开常闭开关同时支持,满足各种输出控制需求
标准 Modbus RTU 协议,兼容性强 支持数千种智能仪器仪表厂家数据通信
4 档可调灵敏度 档位0:0-40KΩ,档位1:0-100KΩ,档位2:0-250KΩ,
档位3:0-1MΩ,档位4:0-20MΩ
多告警模式支持 支持1路DO接口扩展,可直接接入声光告警设备,同时支持远程告警,全面预防漏水事故
技术参数
类别 参数名称 规格
拨码 灵敏度 四档灵敏度,三位拨码设置
端口

输入端口 1组水浸感应绳接入
输出端口 1组干接点输出;1路RS485通讯,ModbusRTU协议
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 <10mA@12VDC
物理特征 尺寸 91.3x58.8x36.6mm(不含端子)
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃~85℃
存储温度 -60℃~125℃
相对湿度 5%~95%RH,不凝露
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯 常亮:设备供电正常
熄灭:设备未通电或供电异常,请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮:程序异常
闪烁:运行正常,间隔 1s 闪烁
熄灭:程序异常
向下串行接口 COM RS485 数据发送/接收指示灯 常亮:RS485 线路故障,请检查 RS485 线路正负极是否接反
闪烁:RS485 端口正在接收或发送数据
熄灭:RS485 端口未通讯
告警 ALM 告警输出指示灯 常亮:告警状态未解除
熄灭:无告警
端口说明
类别 端口 说明 建议线材
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
N.Cx 数字量信号输出常闭端 RVV 2*1.0
水浸采集接口 WIRE1、WIRE2 探测线1、探测线2 RVV 2*0.5
参数设置 SET 灵敏度档位确认按钮,确认后灵敏度档位才生效 -
ON、OFF 灵敏度档位,当位置处于 ON 时,该位拨码起作用,处于 OFF 时该位拨码不起作用 -
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地,防雷 RVV 2*0.5
向上串行接口 485+、485- RS485 正极、RS485 负极(向上) RVSP 2*0.5
保护数据
防雷等级保护 2KV/1KA8/20uS 电流波)
过压过流保护 30V/750mA

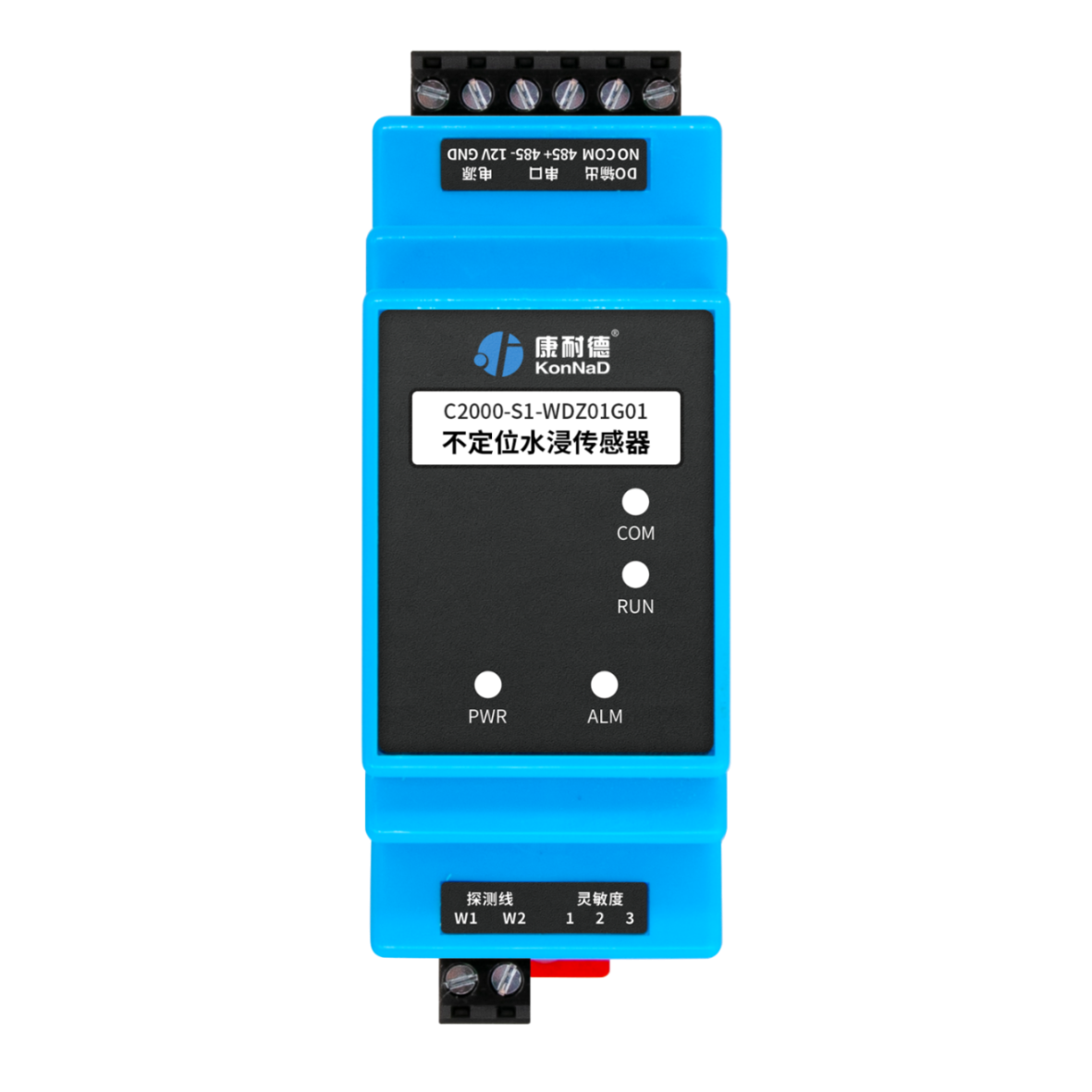

产品规格及外观
unit: mm (inch)
注:仅用于表明产品尺寸,端口等细节请以实际产品为准

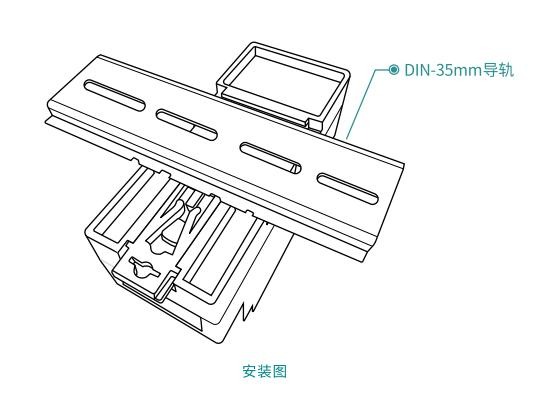

安装方式

包装内容
  •

    主设备(包含扣具)

    凤凰端子(若干)

    安装指引卡
