S1-WDL01S14

RS485 /网口 ⇋ 1AI + 1DO，定位，3芯PP纱感应绳

产品功能
向上串行接口

RS485 * 1
向上网络接口 网口 *1
漏水采集接口

AI * 1

灵敏度范围：4 档可调

采集特性：差分信号

采集频率：1kHz
DO * 1

输出类型：C 型继电器

支持接入告警装置
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
支持 1 路最长 500 米漏水检测和多点漏水告警检测
支持自动检测漏水位置，无需标定漏水绳长度
支持断线检测功能
支持 3 档灵敏度可设置（软件设置）
内置蜂鸣器，检测到液体泄漏或断线时发声告警，外置按键一键消音
1 路 C 型继电器输出，支持远程 / 联动控制，可接声光报警器、智能报警器、自动阀门等
支持标准 Modbus TCP/RTU 协议通讯，串口 / 网口均可搜索并设置参数
自带 LED 显示屏 + 设置按键，配置便捷，实时显示漏水检测状态
配备丰富指示灯，全面展示设备状态，便于及时排查故障
双看门狗设计，高可靠性，稳定不死机，设备异常自动复位
搭载 RTOS 实时操作系统，响应及时、处理高效、运行可靠
宽温宽压适配，工作温度 - 40℃~85℃，工作电压 9~27V DC
各端口均设过压、过流、高等级防雷保护，支持防反接、错接保护
工业级硬件设计，使用寿命长达 10 年
技术参数
类别 参数名称 规格
水浸采集接口 AI 路数 1
连接端 凤凰端子
采集特性 差分信号
向上串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
串口协议 Modbus RTU协议
向上网络接口 网口数 1
连接端 RJ45
通信协议 Modbus TCP协议
电源 电源连接端 凤凰端子
输入电压 9~16VDC
电流 380mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
灵敏度 档数 3档可调

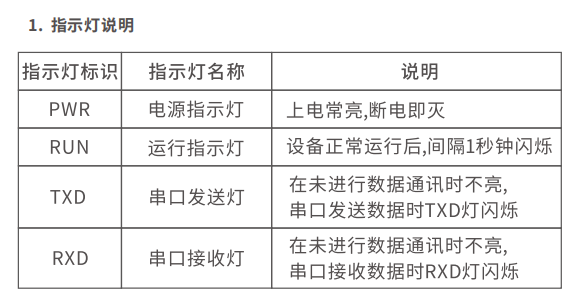

指示灯

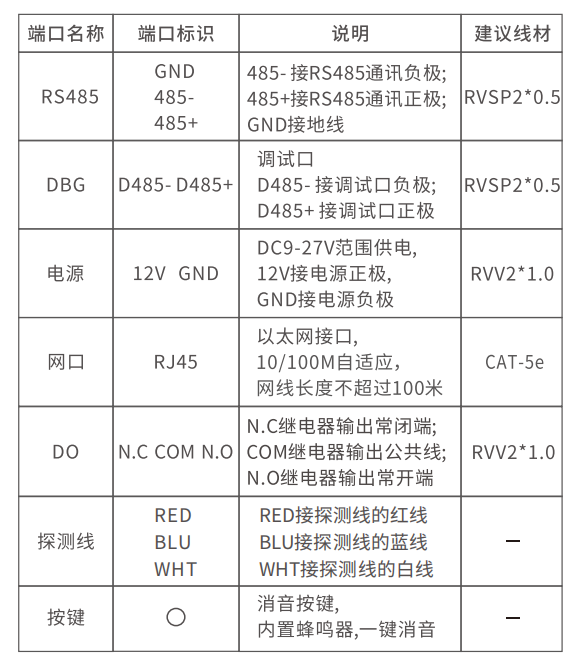

端口说明

保护数据
防雷等级保护 2KV/1KA（8/20uS 电流波）
过压过流保护 30V/750mA

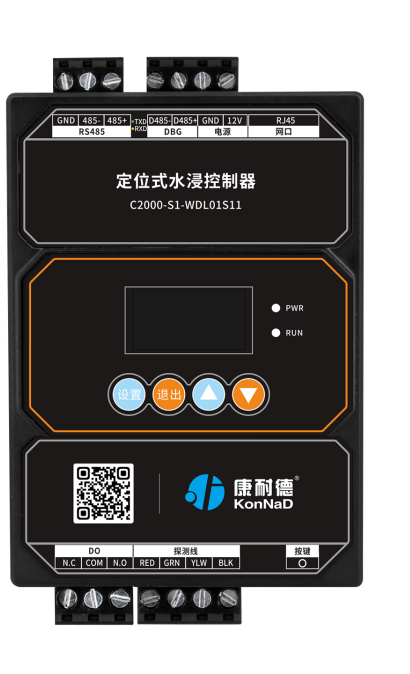

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式

包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
