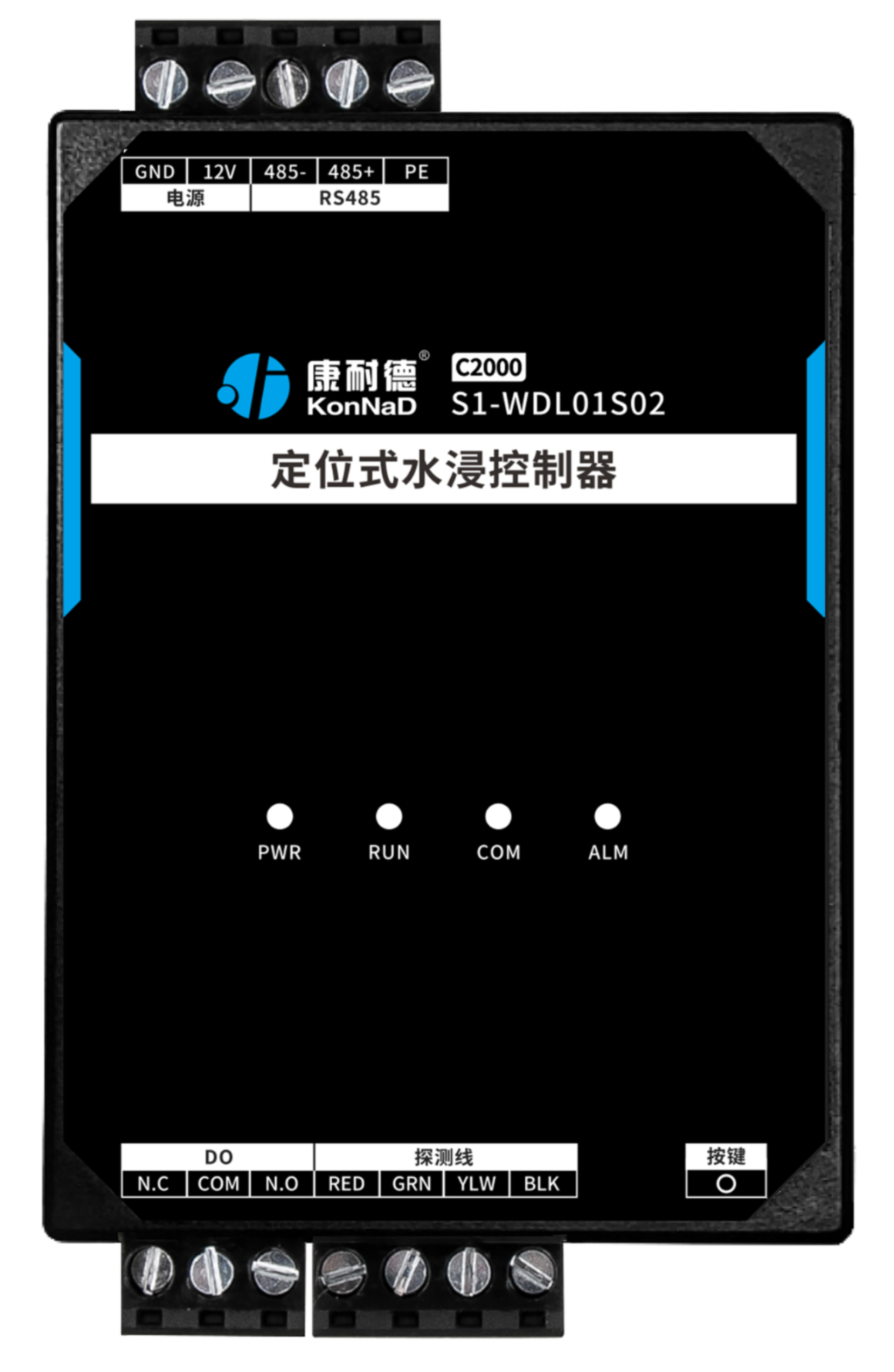

S1-WDL01S02

RS485 ⇋ 1AI + 1DO，定位

产品功能
向上串行接口

RS485 * 1
漏水采集接口

AI * 1

灵敏度范围：4 档可调

采集特性：差分信号

采集频率：1kHz
DO * 1

输出类型：C 型继电器

支持接入告警装置
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
支持 1 路最长 500 米漏水检测和多点漏水告警检测
支持自动检测漏水位置，无需标定漏水绳长度
支持断线检测功能
支持 5 档灵敏度可设置 (软件设置)
内置蜂鸣器，检测到液体泄漏或断线时发声告警，外置按键一键消音
1 路 C 型继电器输出，支持远程 / 联动控制，可接声光报警器、自动阀门等外设
支持标准 Modbus RTU 协议通讯
配备漏水状态指示灯，直观判断设备运行及告警状态
双看门狗设计，稳定不死机，设备异常自动复位
搭载 RTOS 实时操作系统，响应及时、处理高效、运行可靠
宽温宽压，工作温度 - 40℃~85℃，工作电压 9~27VDC，适配多种环境
各端口支持过压、过流，防反接、错接保护
工业级硬件设计，使用寿命长达 10 年
技术参数
类别 参数名称 规格
水浸采集接口 接口形式 差分
AI分辨率 16bit
AI通道隔离度 5VDC
AI采集频率 1K
数字量输出接口 接口形式 1路C型继电器
触点容量 250VAC/3A
保护形式 PPTC
过压过流保护 30V/3A
电源参数 电源规格 9~27VDC
电流 380mA@12VDC
功耗 MAX 5W
保护形式 ZOV+PPTC+TVS
防雷保护级别 2KV/1KA (8/20uS电流波)
工作环境 工作温度、湿度 -40~85℃，5~95%RH，不凝露
储存温度、湿度 -60~125℃，5~95%RH ，不凝露
安装&尺寸 安装方式 导轨或支架安装
尺寸 75*105*30mm
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
向下串行接口 COM RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
告警 ALM 告警输出指示灯 常亮：告警状态未解除
熄灭：无告警
端口说明
类别 端口 说明 建议线材
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
N.Cx 数字量信号输出常闭端 RVV 2*1.0
水浸采集接口 WIRE1、WIRE2 探测线1、探测线2 RVV 2*0.5
参数设置 SET 灵敏度档位确认按钮，确认后灵敏度档位才生效 -
ON、OFF 灵敏度档位，当位置处于 ON 时，该位拨码起作用，处于 OFF 时该位拨码不起作用 -
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
保护数据
防雷等级保护 2KV/1KA（8/20uS 电流波）
过压过流保护 30V/750mA
产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式

包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
