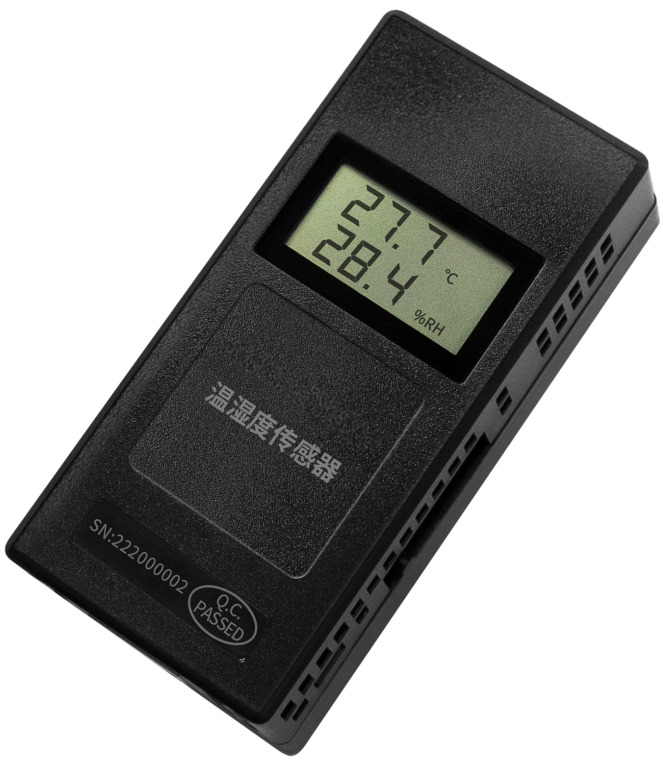

SC-TH-A03

机柜式RS485 型，-10~70℃ / 0~100% RH

产品功能
向上串行接口

RS485 * 1

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接

连接端：RJ45
温湿度检测

温度测量范围：-10~70℃

湿度测量范围：0-100% RH

支持温度、湿度及 485 地址码显示
向下串行接口

RS485 * 1

连接端：RJ45
485地址设置

6 位拨码开关设置传感器地址，地址范围 0-63
高可靠性
产品特点
高精度温湿度采集 采用工业级芯片，采集数据更准确、测量精度更高
磁吸式安装便捷 磁吸式安装，省时省力
接线方便 485 信号与供电集成 RJ45 接口，采用手拉手方式可连接多个设备，布线简单
技术参数
类别 参数名称 规格
传感器参数 温度测量范围 -10~70℃
温度测量精度 ±0.3℃
湿度测量范围 0-100% RH
湿度测量精度 ±3.0%
向上串行接口 串口类型 RS485
端口数量 1
连接端 RJ45
通讯协议 Modbus RTU 协议
波特率 9600bps
传输距离 1200 米
向下串行接口 串口类型 RS485
端口数量 1
连接端 RJ45
通讯协议 Modbus RTU 协议
电源 电源连接端 RJ45（与 485 串口集成）
输入电压 9~16VDC（RJ45 直接供电）
电流 ≤ 15mA
其他参数 温湿度检测显示 支持温度、湿度及 485 地址码显示
485 地址设置 6 位拨码开关设置传感器地址，地址范围 0-63
物理特征 尺寸 95*44*27.5mm
安装方式 磁吸式安装
工作环境 工作温度 -10℃ ~ 70℃
相对湿度 0% ~ 100% RH 不凝露
指示灯
端口说明
类别 端口 说明 建议线材
串行接口 RJ45 口 集成了 RS485 通信与 DC 12V 供电 CAT-5e
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

RS485： 30V/200mA

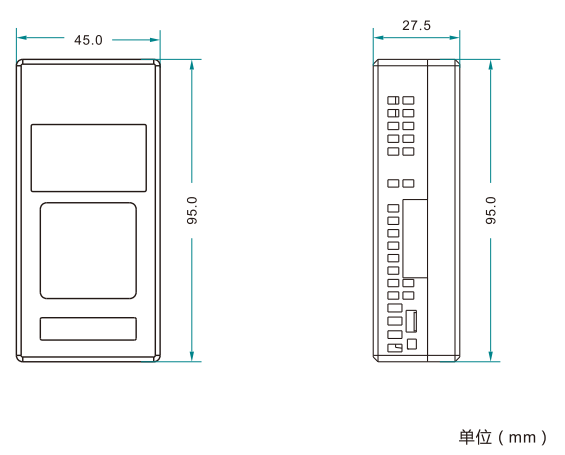

产品规格及外观

安装方式
磁吸安装
包装内容


主设备

安装指引卡
