C2000-S2-DLH31

LoRa三相电能表

产品功能

C2000-S2-DLH31 是一款新型导轨式三相 / 三通道单相智能电能表，采用 4P 模数宽度设计，是集测量、监控、数字通信于一体的多功能监测仪表。

支持频段 410-525MHz。

它具备三相 / 三通道单机电参数测量、高精度电能计量、数字远程通信等功能，属于可靠、多功能、低功耗的监测装置；内置 LoRa 通信模块，同时支持 RS485（兼容 DLT 645-2007 协议与 Modbus 协议）通讯功能，可便捷实现无线远程通信。

该产品主要应用于能源管理系统、节能监测系统、智能配电箱、配电柜监控计量、电器设备电参数状态监控等场合，供电方式支持辅助电源或自供电，需搭配外置闭口或开口电流互感器（CT），采用 4P 导轨安装方式，参考标准为 GB/T 17215.322-2008。

高可靠性
全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
产品特点
可实时测量三相及分相的电压、电流、有功功率、无功功率等电参数
支持 LoRa 与 RS485 双传输模式，便于远程通信
可记录三相及三通道单相的正反向有功、无功电能，测量精度：有功：1级，无功：2级
自适应 DL/T645-2007 与 Modbus 协议
采用 4P 导轨式安装，操作实用方便
技术参数
类别 参数项 具体规格
电气参数 测量电压 三相：3×220/380V；三通道单相：220V
  工作电压 220VAC
  测量电流（互感器接入） 1.5（10）A
通信参数 RS485 通信接口 协议：DL/T645-2007 和 Modbus 自适应；波特率：1200-9600（默认 9600）
  LoRa 通信参数 无线频段：410-525MHz；发射功率：≤20dBm；空旷无遮挡通信距离：2000 米
精度参数 电参数测量精度 电参数：0.5%；有功电能：1 级；无功电能：2 级
环境参数 工作环境 工作温度：-25～55℃；存储温度：-40～70℃；相对湿度≤95%（无腐蚀气体、无凝露）；海拔≤4000m
物理参数 尺寸 / 安装方式 尺寸：102.4×72×66.5mm；安装方式：导轨安装

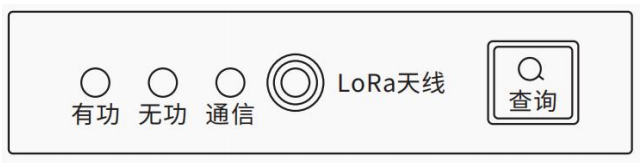

指示灯

面板下方从左到右分别设有有功脉冲指示灯、无功脉冲指示灯、通信指示灯、LoRa 天线座、查询按键。

通信指示灯用于指示通信状态：当 LoRa 三相电能表与 LoRa 串口服务器通信，或电表 RS485 接口与外部设备通信时，指示灯会以 1 秒的间隔闪烁。

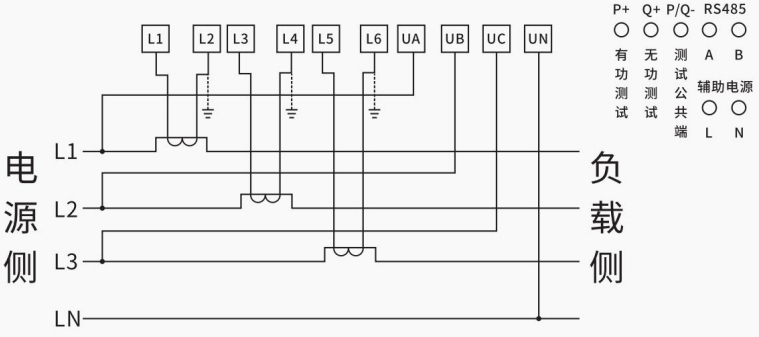

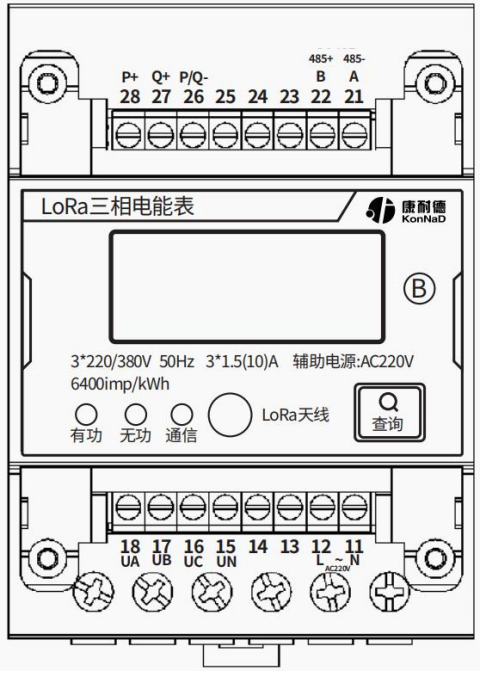

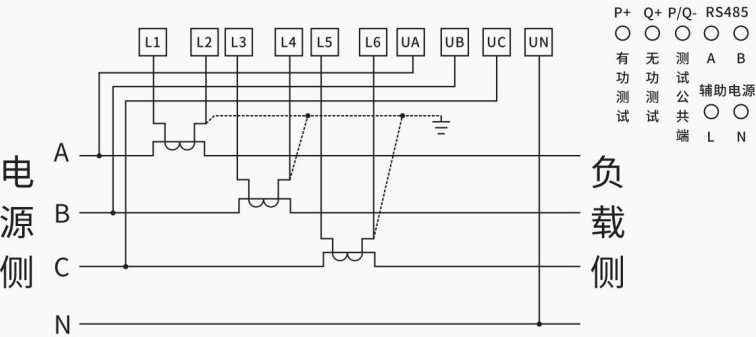

端口说明



保护数据

详见技术参数内容。

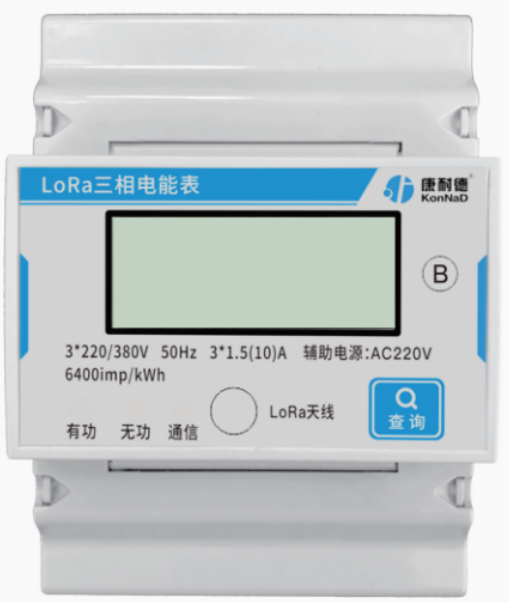

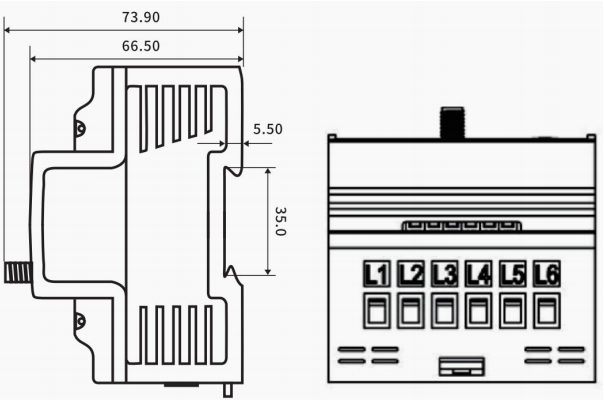

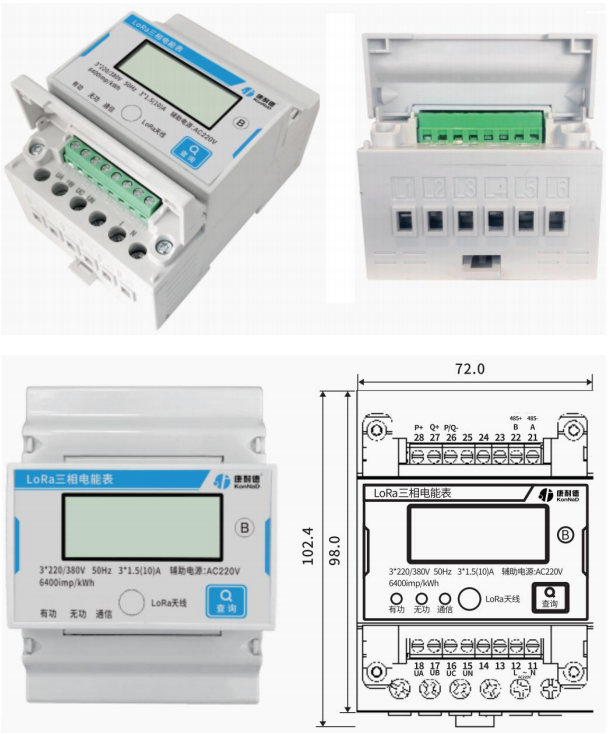

产品规格及外观

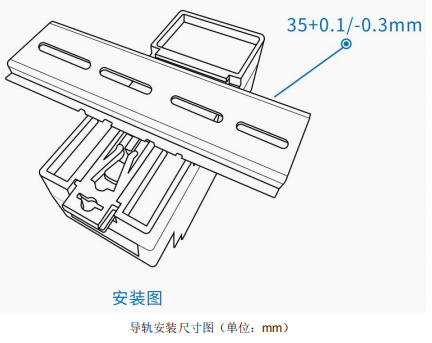

安装方式

包装内容
