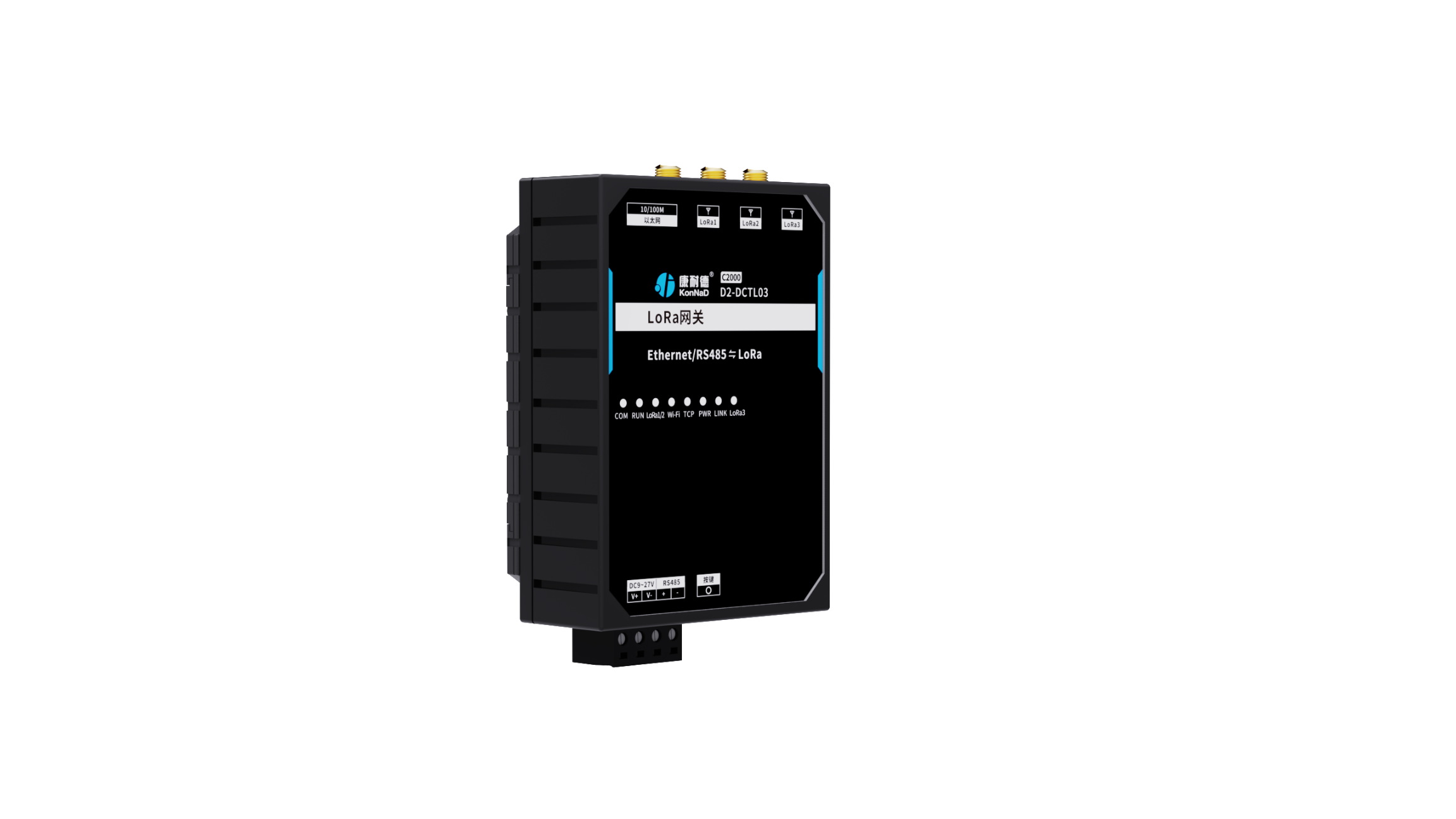

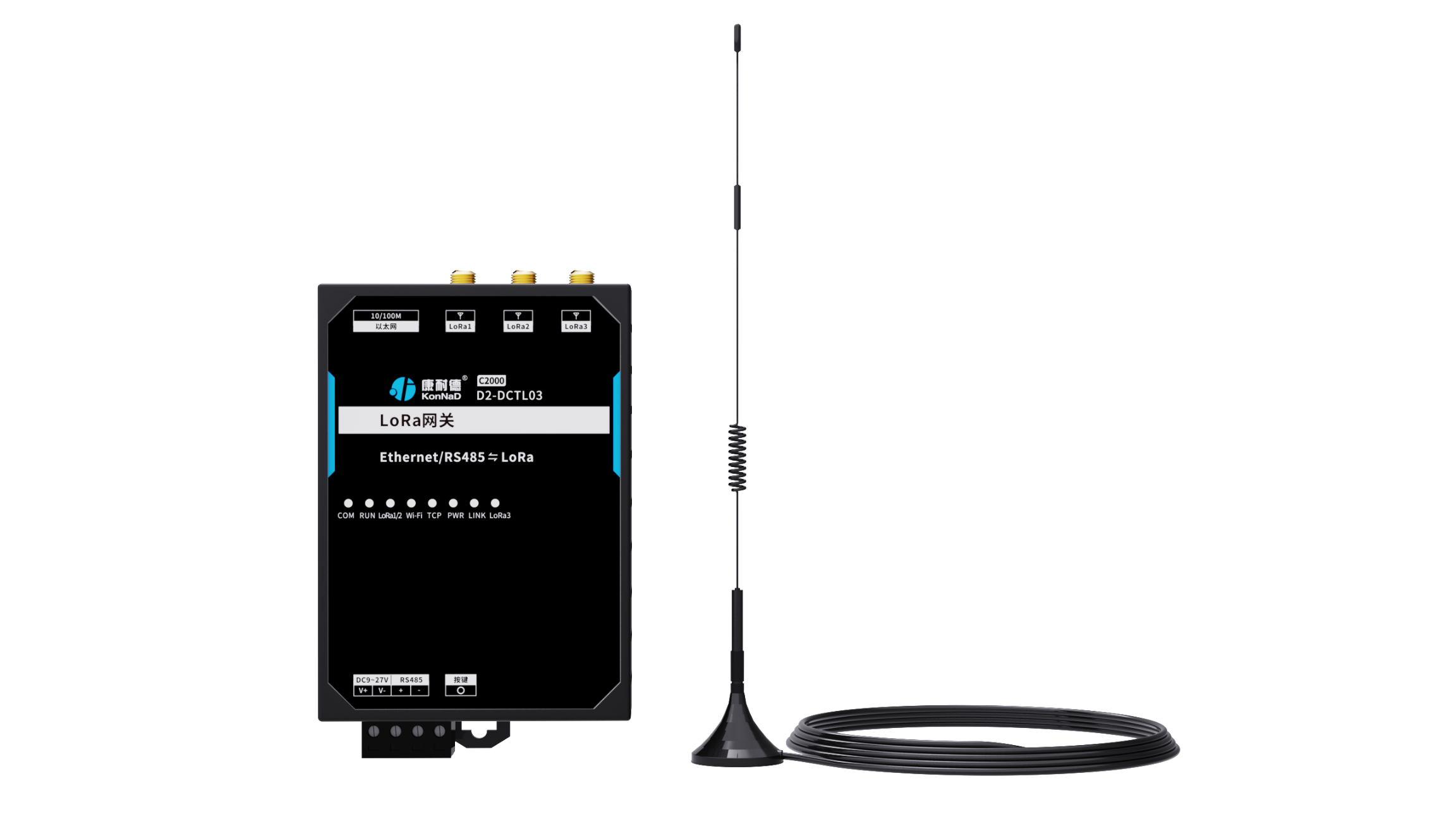

D2-DCTL03-G

产品功能

提供3路LoRa无线通道、1路RS485接口和1路以太网口，支持LoRa无线设备接入，同时支持透明传输或Modbus TCP/RTU协议通讯。

支持频段 863-925MHz。

支持LoRa无线数据透传，免布线。

可以接入自有的LoRa温湿度传感器/漏水等设备，进行集中管理。

工业级硬件设计，使用寿命长达10年。

适用于智能仓储、环境检测、气象监测、智慧农业、智慧工厂、智能楼宇、智能家居及工业控制等领域。

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷	产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
防潮、防尘、防腐	可定制采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机	硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统	响应及时，处理高效，运行可靠

产品特点

●支持透明传输或Modbus TCP/RTU协议通讯

●LoRa无线组网，传输距离远，覆盖范围广，信号稳定，无需布线

●集中管理，单个网关可连接高达100个自有的LoRa温湿度/漏水传感器终端进行管理，同时支持自有的LoRa电表/串口服务器设备接入

●支持校时功能，通过LoRa传输时间戳给LoRa温湿度模块终端，确保时间同步

●内置WiFi天线，可通过WiFi配置设备通讯参数等信息

●支持手机APP和配套工具配置，便于用户设置

●宽温宽压设计，工作温度-40℃~85℃，工作电压9~27V DC 端口支持过压、过流防反接、错接保护及防雷保护

技术参数

以太网口	数量	1路
	形式	RJ45（T568B）
	通讯协议	Modbus TCP/RTU协议或透传
	速度	10/100M自适应
	通讯距离	100米
	保护形式	GAS+PPTC+TVS
	防雷保护	2KV/1KA
RS485口	数量	1路
	类型	凤凰端子
	通讯距离	≤1200米
	保护形式	GAS+PPTC+TVS
	防雷保护	2KV/1KA
	过压过流保护	30V/200mA
LoRa无线	数量	3通道LoRa无线 LoRa通道1：绑定/解绑通道 LoRa通道2：与LoRa温湿度/漏水传感器通讯通道 LoRa通道3：与LoRa串口服务器/电表通讯通道
	通讯协议	私有协议
	发射功率	0~20dbm
	频段	863-925MHz
	终端连接数	最大支持100个LoRa温湿度/漏水传感器终端
WiFi	WiFi形式	1路内置(用于参数设置)
	无线标准	802.11b/g/n
	无线频段	2.4GHz
	传输距离	1~3米
电源	电源连接端	凤凰端子
	工作电压	9~27V DC
	额定电流	≤112mA@12VDC
	功耗	≤1.35W
	保护形式	GAS+PPTC+TVS
	防雷保护	2KV/1KA
	过压过流保护	30V/500mA
工作环境	工作温度	-40℃ ~ 85℃
工作环境	工作湿度	5% ~ 95%RH（无凝露）
机械特性	安装方式	导轨或定位孔安装
	尺寸	11576.238mm(±1mm）（不含端子和天线)
	外观	黑色外壳

指示灯

指示灯	说明	含义
COM	串口通讯指示灯	串口收发数据时指示灯闪烁
RUN	设备运行指示灯	设备运行时指示灯间隔 1 秒闪烁
LoRa1/2 LoRa3	LoRa 通讯指示灯	LoRa 无线数据通讯时指示灯闪烁
Wi-Fi	WiFi 模式指示灯	通过按键切换 WiFi 开启或关闭，开启 WiFi 时指示灯常亮，关闭 WiFi 时指示灯熄灭
TCP	TCP 连接指示灯	TCP 建立连接时指示灯常亮，未建立连接时指示灯熄灭
PWR	电源指示灯	设备正确接入 9~27VDC 供电时指示灯常亮
LINK	网络连接状态指示灯	接入百兆网络后指示灯闪烁

端口说明

端口名称	端口标识	说明	建议线材
DC9~27V	V+、V-	凤凰端子接口，9~27VDC 范围内供电，V+：电源输入正极，V-：电源输入负极	RVV2*1.0
RS485	+、-	凤凰端子接口，+：接 RS485 正极，-：接 RS485 负极，RS485 通讯不能超过 1200 米	RVSP2*0.5
以太网	10/100M	网络通讯接口，RJ45 形式，10/100M 自适应，网线长度不可超过 100 米	CAT-5e
LoRa 天线	LoRa1	标准 SMA 阴头天线接口，绑定 / 解绑通道	—
	LoRa2	标准 SMA 阴头天线接口，与 LoRa 温湿度 / 漏水通讯	—
	LoRa3	标准 SMA 阴头天线接口，与 LoRa 串口服务器 / 电表通讯	—
按键	O	自恢复按键，通过按键切换 WiFi 开启或关闭，摁下按键 Wi-Fi 指示灯常亮时表示 WiFi 已开启，其他功能保留	CAT-5e

保护数据

详见技术参数内防雷保护和过流过压保护。

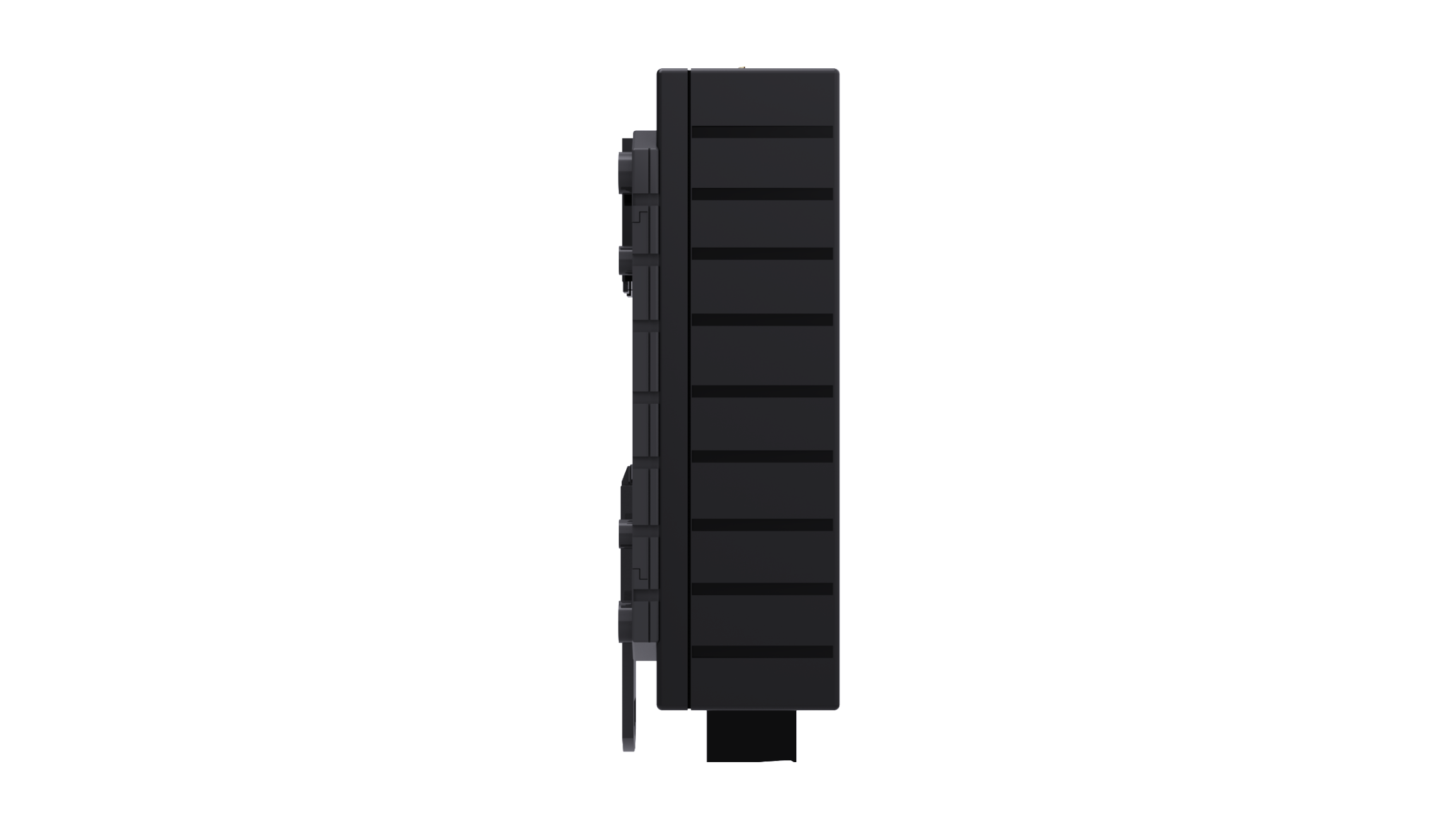

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式

包装内容

资料下载
