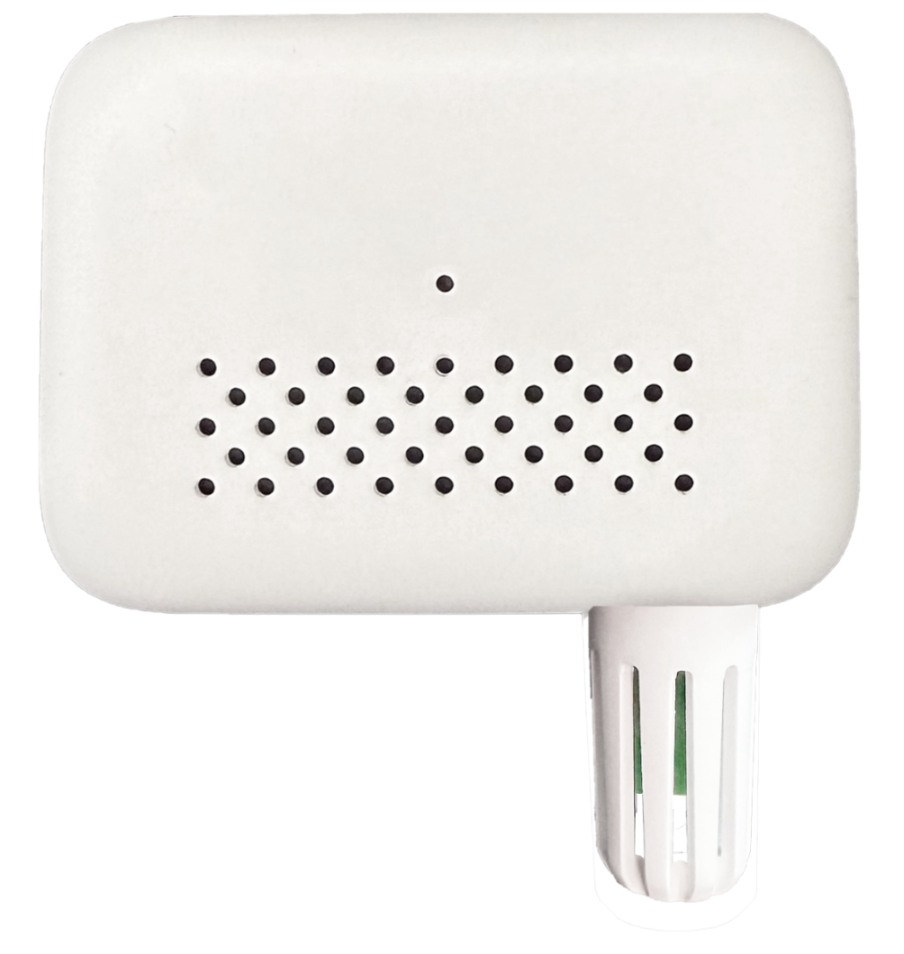

SC-TH-M01

1路温湿度，RS485输出

产品功能

自带1路高精度温湿度采集，2路RJ45接口，支持Modbus RTU协议通讯。

高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
0% ~100% RH 工作湿度
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
产品特点
支持Modbus RTU协议
支持连接RS485串口进行升级
支持1路温度采集，摄氏度表示(℃)。测量范围-40.0℃~85.0℃，典型精度±0.3℃@25℃
支持1路湿度采集，百分数表示(%)。测量范围5~95% RH，典型精度±3.0%(20%~80%RH@25℃）
支持1路露点温度采集，摄氏度表示(℃)。测量范围-40.0℃~85.0℃，典型精度±0.3℃@25℃
支持自定义设置温湿度上限告警阀值和温湿度下限告警阀值。当超过指定的阀值时，将产生告警点值
支持通过拨码开关设置RS485地址
具有2个RJ45接口，支持手拉手接线
支持磁吸、壁挂及定位孔多种安装方式
技术参数
参数类别 参数项 参数值
基本信息 处理器 ARM
嵌入式操作系统 RTOS
通讯参数 通讯端口 1路RS485接口
接口形式 RJ45
通讯协议 Modbus RTU
过压过流保护 5V/200mA
防雷保护 600W浪涌
保护形式 PPTC+TVS
采集参数 温度量程 -40℃~85℃
温度精度 ±0.3℃@25℃
温度通道数 1路
湿度量程 5%~95% RH
湿度精度 ±3%RH（20%~80%RH@25℃）
湿度通道数 1路
电源参数 接口形式 RJ45
输入电源 9~27V DC
功耗 ＜10mA@12V DC
过压过流保护 30V/200mA
防雷保护 600W浪涌
保护形式 PPTC+TVS
工作环境&安装 工作温度 -40℃~85℃
工作湿度 5%~95%RH（无凝结）
尺寸(mm) 60*66.6*24mm（含探头）
安装方式 定位孔、磁吸、壁挂安装

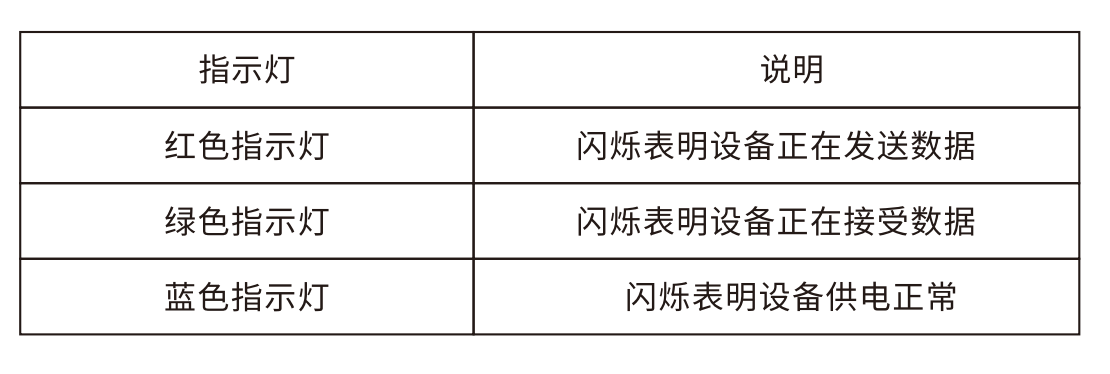

指示灯

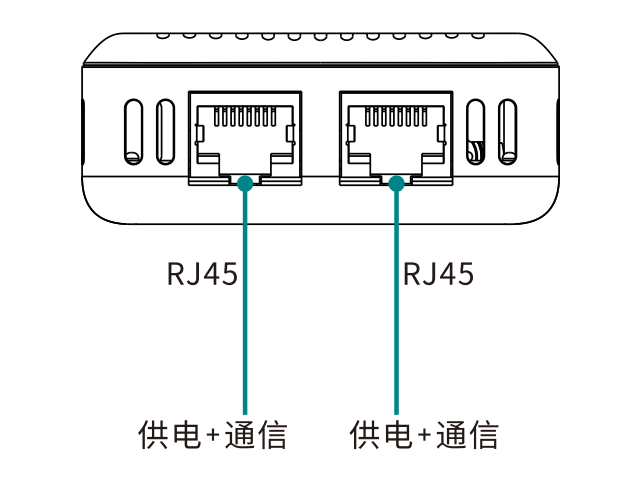

端口说明

保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

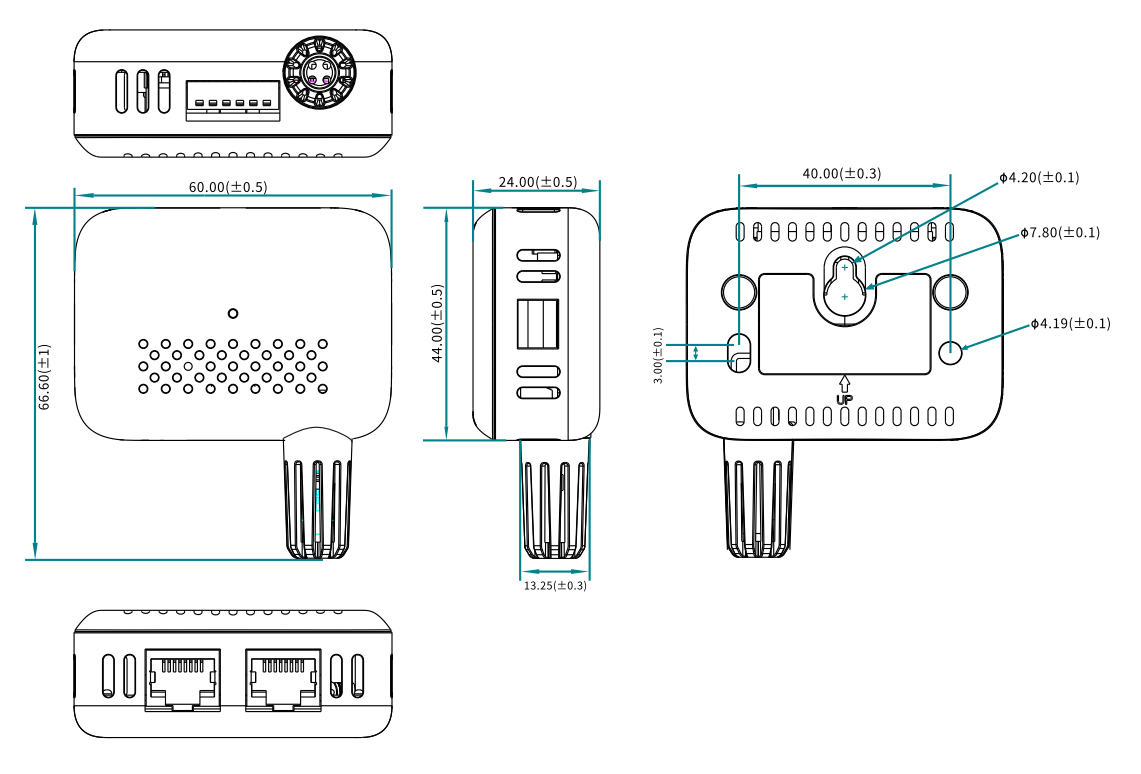

产品规格及外观

注：仅用于表明产品尺寸，端口等细节以实际产品为准。

单位（mm，误差±1mm）

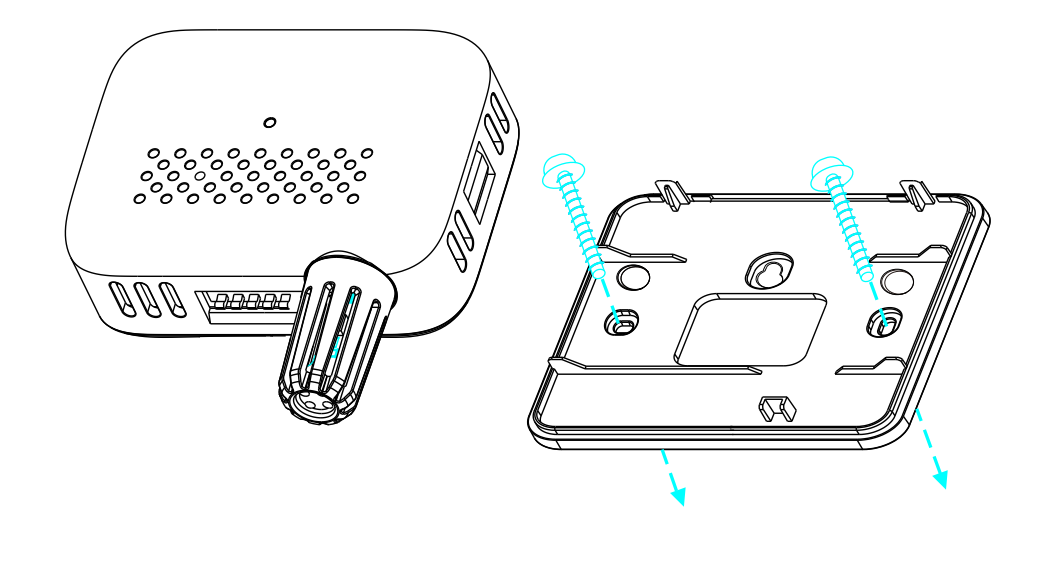

安装方式

包装内容
  •

    主设备

    安装说明书
