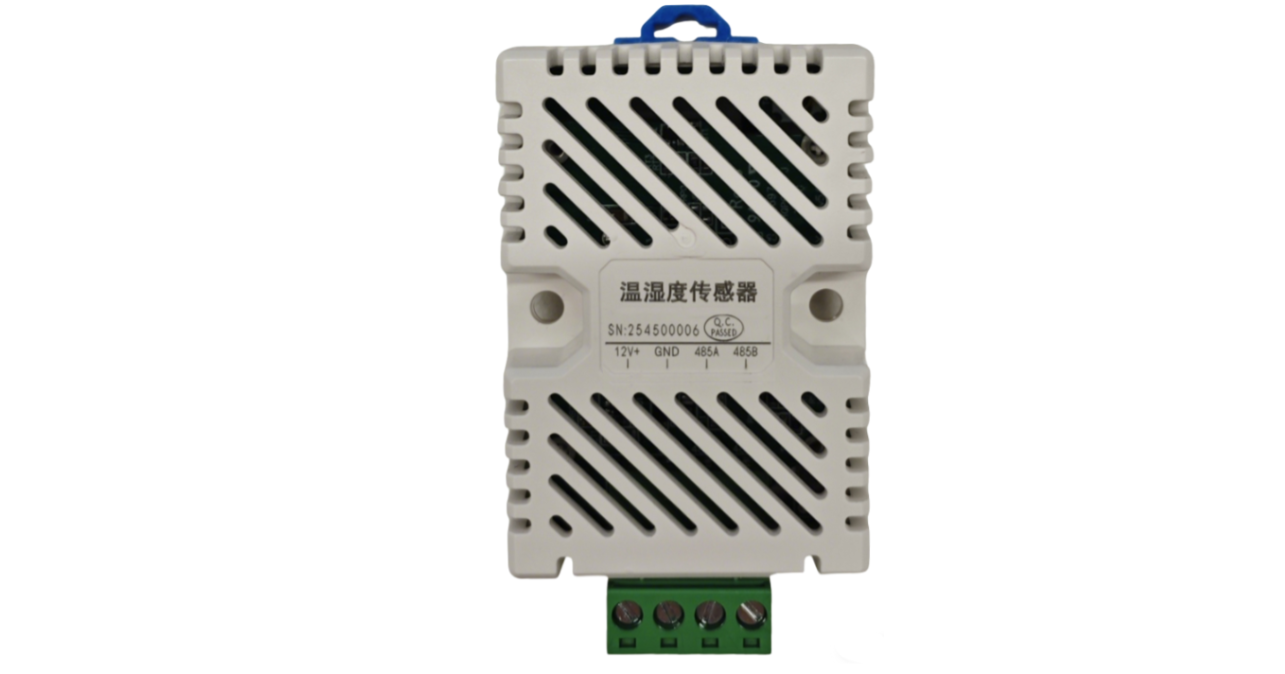

SC-TH-G01

1路温湿度，RS485输出

产品功能

自带1路温湿度采集，1个RS485串口，对上提供标准的Modbus RTU协议

高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -20℃ ~ 70℃ 工作温度
0% ~100% RH 工作湿度
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
产品特点
支持Modbus RTU协议
支持连接RS485串口进行升级
高精度，温度测量典型精度±0.3℃、湿度测量典型精度±3%
宽温宽压，工作温度-20℃~70℃，工作电压DC9~27V
各端口支持过压、过流及防雷保护，防反接、错接
技术参数



参数模块 参数项 参数值
输出参数 输出类型 1路温湿度采集器
温湿度量程 温度测量范围-20℃~70℃；湿度测量范围0％~100％RH
温湿度精度 温度：±0.3℃(25℃)，湿度：±3%RH(20~80%RH，25℃)
温湿度分辨率 温度：0.1℃，湿度：0.1％RH
串口参数 数量 1个
类型 RS485
串口形式 凤凰端子
保护形式 ZOV+PPTC+TVS
防雷保护级别 2KV/1KA
过压过流保护 5V/200mA
校验 None，Even，Odd
数据位 8
停止位 1
流量控制 None
速率 1200bps至115200bps
RS485地址 1~255（0为广播地址），通过软件设置地址，无拨码开关
  协议模式 对上标准Modbus RTU协议
电源参数 电源规格 DC9~27V
接口形式 凤凰端子（1个）
电流 11mA@12VDC
功耗 < 0.15W
保护形式 PPTC+TVS
防雷保护级别 1.5KW
  过压过流保护 30V/200mA
工作环境 工作温度 -20℃~70℃
工作湿度 0%~95%RH（无凝露）
尺寸和安装方式 安装方式 标准DIN35导轨安装
尺寸 66*46*28.7mm（±2mm，不含端子及卡扣）
指示灯

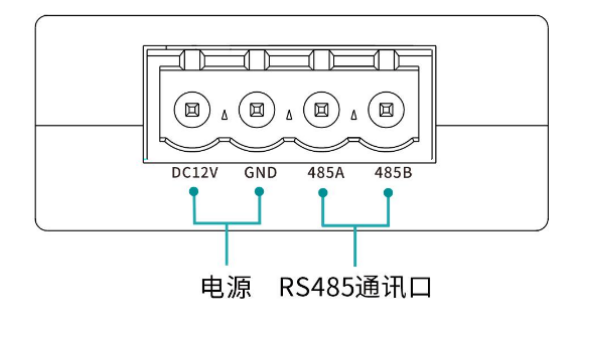

端口说明

保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

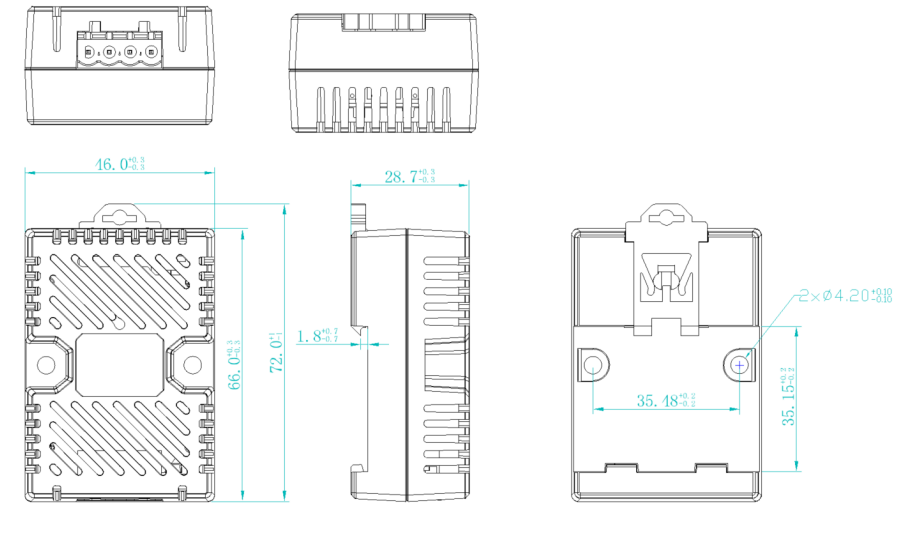

产品规格及外观

注：仅用于表明产品尺寸，端口等细节以实际产品为准。

单位（mm，误差±1mm）

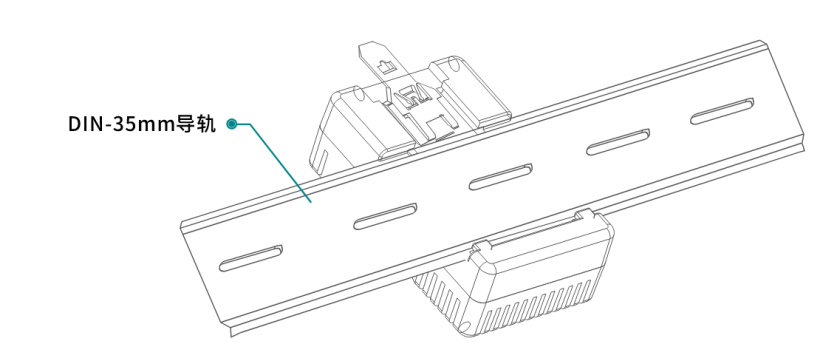

安装方式

导轨式安装（仅用于表明产品安装方式，端口等细节以实际产品为准）

包装内容
  •

    主设备

    安装说明书
